绿博水肥一体化自动控制系统概述

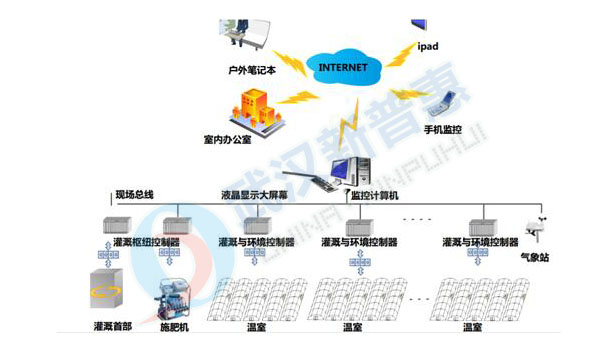

绿博水肥一体化自动控制系统可以帮助生产者很方便的实现自动的水肥一体化管理。系统由系统云平台、墒情数据采集终端、视频监控、施肥机、过滤系统、阀门控制器、电磁阀、田间管路等组成。整个系统可根据监测的土壤水分、作物种类的需肥规律，设置周期性水肥计划实施轮灌。施肥机会按照用户设定的配方、灌溉过程参数自动控制灌溉量、吸肥量、肥液浓度、酸碱度等水肥过程的重要参数，实现对灌溉、施肥的定时、定量控制，充分提高水肥利用率，实现节水、节肥，改善土壤环境，提高作物品质的目的。该系统广泛应用于大田、旱田、温室、果园等种植灌溉作业

绿博水肥一体化自动控制系统介绍
一，水肥一体机
水肥一体机系统结构包括：控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统。支持pc端以及微信端实施查看数据以及控制前端设备；水肥一体化智能灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。系统由上位机软件系统、区域控制柜、分路控制器、变送器、数据采集终端组成。通过与供水系统有机结合，实现智能化控制。可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。变送器（土壤水分变送器、流量变送器等）将实时监测的灌溉状况，当灌区土壤湿度达到预先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。可根据时间段调度整个灌区电磁阀的轮流工作，并手动控制灌溉和采集墒情。整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本

二：施肥系统

水肥一体化施肥系统原理由灌溉系统和肥料溶液混合系统两部分组成。灌溉系统主要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网以及灌溉电磁阀构成。肥料溶液混合系统由控制器、肥料灌、施肥器、电磁阀、传感器以及混合罐、混合泵组成。

输配水管网系统
由干管、支管、毛管组成。干管一般采用PVC管材，支管一般采用PE管材或PVC管材，管径根据流量分级配置,毛管目前多选用内镶式滴灌带或边缝迷宫式滴灌带；首部及大口径阀门多采用铁件。干管或分干管的首端进水口设闸阀，支管和辅管进水口处设球阀。
　　输配水管网的作用是将首部处理过的水, 按照要求输送到灌水单元和灌水器，毛管是微灌系统的最末一级管道，在滴灌系统中，即为滴灌管，在微喷系统中，毛管上安装微喷头。
环境数据采集器
　环境数据采集器由低功耗气象传感器、低功耗气象数据采集控制器和计算机气象软件三部分组成。可同时监测大气温度、大气湿度、土壤温度、土壤湿度、雨量、风速、风向、气压、辐射、照度等诸多气象要素；具有高精度高可靠性的特点，可实现定时气象数据采集、实时时间显示、气象数据定时存储、气象数据定时上报、参数设定等功能

无线阀门控制器

阀门控制器是接收由田间工作站传来的指令并实施指令的下端。阀门控制器直接与管网布置的电磁阀相连接，接收到田间工作站的指令后对电磁阀的开闭进行控制，同时也能够采集田间信息，并上传信息至田间工作站，一个阀门控制器可控制多个电磁阀。

　　电磁阀是控制田间灌溉的阀门，电磁阀由田间节水灌溉设计轮灌组的划分来确定安装位置及个数
灌水器系统
微灌按微灌灌水流量小，一次灌水延续时间较长，灌水周期短，需要的工作压力较低，能够较精确的控制灌水量，能把水和养分直接地输送到作物根部附近的土壤中去。

三；系统功能
用水量控制管理
　　实现两级用水计量，通过出口流量监测作为本区域内用水总量计量，通过每个支管压力传感采集数据实时计算各支管的轮灌水量，与阀门自动控制功能结合，实现每一个阀门控制单元的用水量统计。同时水泵引入流量控制，当超过用水总量将通过远程控制，限制区域用水
运行状态实时监控
　　通过水位和视频监控能够实时监测滴灌系统水源状况，及时发布缺水预警；
　　通过水泵电流和电压监测、出水口压力和流量监测、管网分干管流量和压力监测，能够及时发现滴灌系统爆管、漏水、低压运行等不合理灌溉事件，及时通知系统维护人员，保障滴灌系统高效。
阀门自动控制功能
　　通过对农田土壤墒情信息、小气候信息和作物长势信息的实时监测，采用无线或有线技术，实现阀门的遥控启闭和定时轮灌启闭。根据采集到的信息，结合当地作物的需水和灌溉轮灌情况制定自动开启水泵、阀门，实现无人职守自动灌溉，分片控制，预防人为误操作。
PC展示平台
　　通过物联网水肥一体化智能监测平台，能够为用户提供传感器数据、图片远程、采集、传输、储存、处理及报警信息发送等服务。该平台以集中式分区化的方式为用户提供便捷、经济、有效的远程监控整体解决方案。通过物联网智能监测平台，用户可以不受时间、地点限制对监控目标进行实时监控、管理、观看和接收报警信息。
移动终端
　　建立手机系统，客户直接采用微信客户端就可以控制和查看实时数据，手机端具有手动启动、关闭电磁阀，水泵等设备功能。
运维管理功能
　　包括系统维护、状态监测和系统运行的现场管理；实现区域用水量计量管理、旱情和灌溉预报专家决策、信息发布等功能的远程决策管理；以及对用水、耗电、灌水量、维护、材料消耗等进行统计和成本核算，对灌溉设施设备生成定期维护计划，记录维护情况，实现灌溉工程的精细化维护运行管理。
　　节水灌溉自动化控制系统能够充分发挥现有的节水设备作用，优化调度，提高效益，通过自动控制技术的应用，更加节水节能，降低灌溉成本，提高灌溉质量，将使灌溉更加科学、方便，提高管理水平。
